源 作者:萊茵整體木作 發布時間: 2021-04-22 1338 次瀏覽

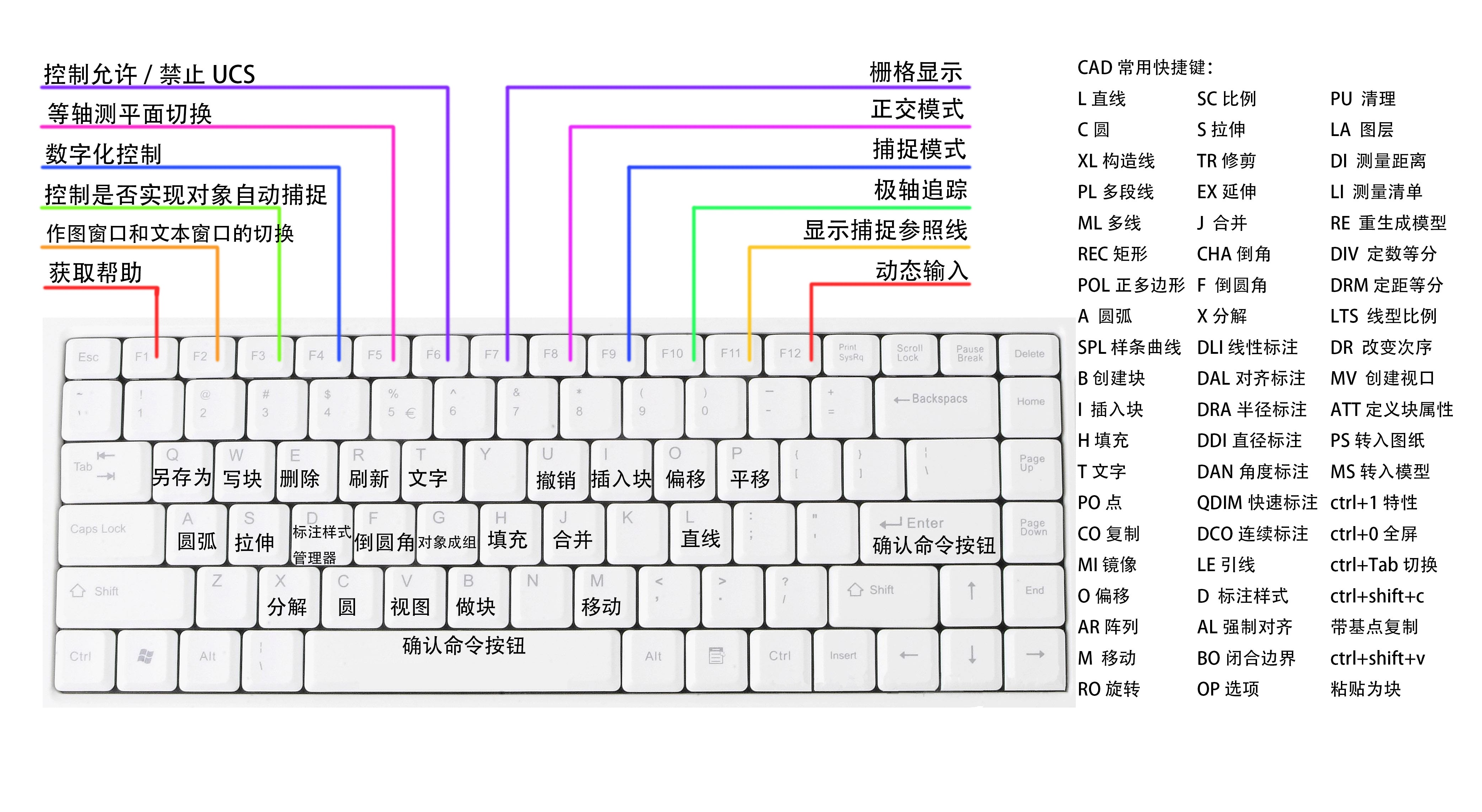

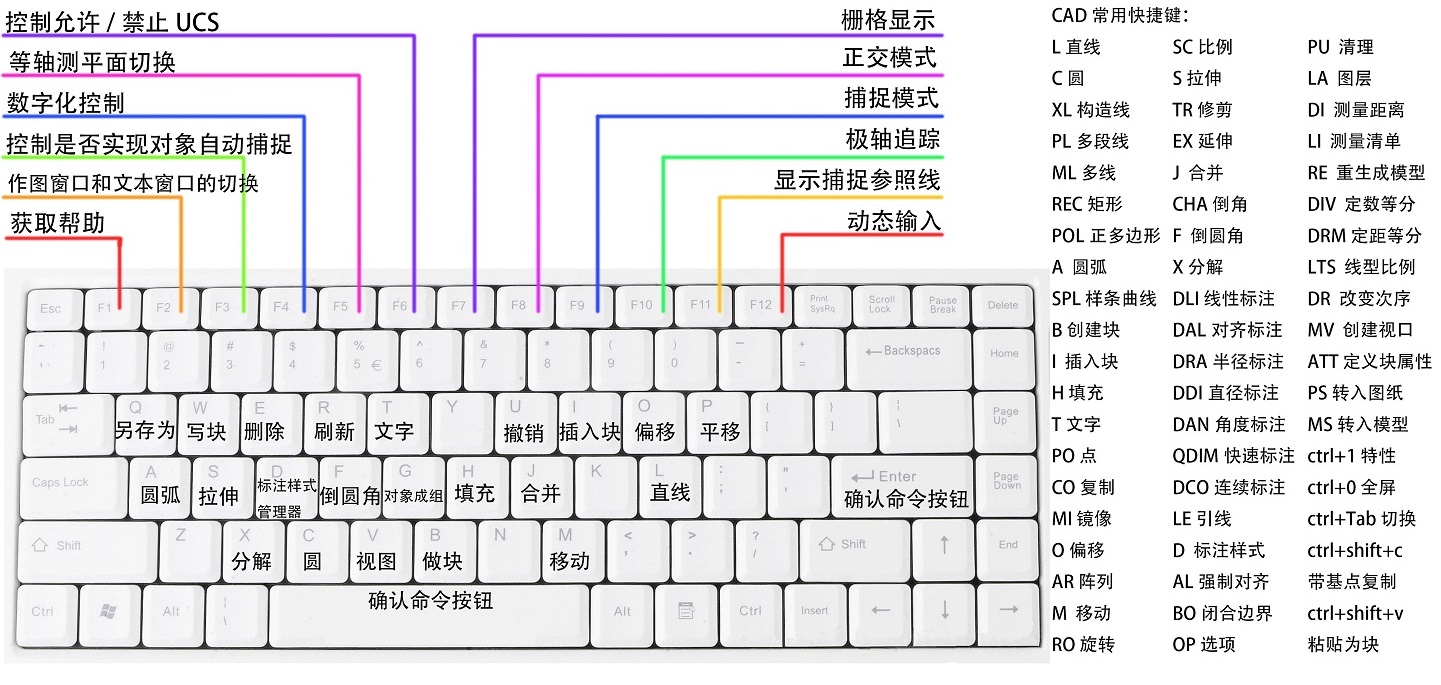

工具類別：繪圖工具、修改工具、標注工具、其他工具
一、繪圖工具
直線 L 畫圖用得最多的工具，用法也很簡單，由于直線等命令使用頻率最高但鍵位操作卻很不方便，所以我們有必要更改 它。
圓 C 常用工具，屬性是閉合的，可以設置全局寬度，用特性工具可以查詢到創建的多邊形面積和周長。（改成CC是為 了把C留給復制命令用）
構造線 XL 無限延伸的直線，在標注等繪圖時起輔助作用，雖然可以打印出來，但不作為作圖主體使用。
多段線 PL 用處很大，填充時用此工具先創建邊界可以避免機器分析填充區域的時間。用它計算面積和周長也很好用。還可以 用它畫箭頭和粗線。
多線 ML 用于畫墻體、窗戶線、欄桿等，一次性可以畫出多條直線。默認情況下只有兩條，可以隨意設置這兩條線的間隔。
矩形 REC 常用工具，屬性是閉合的，可以設置全局寬度，用特性工具可以查詢到創建的多邊形面積和周長。
正多邊形 POL 畫圖時很少用到它。屬性是閉合的，可以設置全局寬度，用特性工具可以查詢到創建的多邊形面積和周長。
圓弧 A 圓弧有很多種畫法，默認是菜單里的第一種“三點”畫圓法。
樣條曲線 SPL 用來創立形狀不規則的曲線。
創建塊 B或W B用于在本文件內創建圖塊，W用于創建外部塊文件。CAD2006以上版創建之后的塊雙擊可直接進行編輯，塊編輯 器的操作空間和模型空間一樣，但默認是談黃色的背景顏色，可以通過選項來修改成習慣的顏色。
插入塊 I 插入塊時，在對話框的瀏覽欄中顯示了本文件內的塊，如果有很多用不到的塊，可以執行PU 清楚命令清楚它，之 后就不會顯示了。
圖案填充 H 圖案填充命令給出了建筑方面的大多數圖例圖案，但實際上，隨著如今對制圖美觀度的提高，需要更多的圖例，可 以下載其它圖例補充。對于一些復雜區域的填充，最好先用PL線或者BO命令創建邊界再選取邊界進行填充，會節 省機器分析填充區域邊界時間，如果填充區域里有文字，可以同邊框一起選取文字，文字就不會被填充，而且文字 周圍還會留出一條空隙。CAD2006以上版本支持填充修剪功能。
文字 T或MT 多行文字用于編輯較多的文字，目前的2016版以模范了Word的許多樣式，操作方便了許多。
修訂云線 Revcloud 用于強調區域劃分，審核圖紙等用途， 一般不常用到。
射線 RAY 類似構造線，只是射線有一個開始點，向一端無限延伸，功能類似于構造線。
圓環 DO 幾乎很少用到它，用也是通過圓偏移出來，所以可以忽略這個命令。
橢圓 EL 用來創建橢圓。
橢圓弧 ELA 用來創建橢圓弧
點 PO 用于填充、等分線等作用，如果執行命令看不見，可以執行格式菜單下的點樣式，加大點大小百分比。
漸變色 GD 二維制圖用到漸變色這個命令很少，而三維制圖絕大多用3Dmax等軟件，所以這個命令基本荒廢了。
面域 REG 是帶物理性質的閉合區域，多用于三維操作，在二維當中，用于計算面積。
表格 TB 這個功能但操作起來并不是很方便，建議先用Eecel編輯表格然后復制，再執行CAD編輯菜單的選擇性粘貼，選擇 CAD圖元，實現表格轉換。
單行文字 DT 單行文字的編輯功能很簡單，只能處理簡短的文字，不過用起來也很簡潔，而我們繪圖時的標注文字都很簡短，所 以經常用到它。
二、修改工具
刪除 E 除了E命令，Delete鍵執行刪除。E離左手比較近，便于刪除。
復制 CO 相比ctrl+c復制， 可以指定基點復制。
鏡像 MI 鏡像如果需要刪除原對象的，直接在鏡像命令中執行刪除，不用另外執行刪除命令。
偏移 O 偏移可以使用除法功能，CAD不支持加、減、乘法運算。比如在兩根100寬的豎線之間偏移出兩根距離相等的線， 我們可以執行偏移，在輸入100/3，再拾取原線偏移兩次，現在就生成了每個距離是33.3333的兩根線了。偏移異形 的多邊型，需要多邊形是閉合
陣列 AR 適合復制出比較復雜形狀的圖形，一般簡單的可以復制命令完成的圖形盡量用復制。
移動 M 由于移動命令用得比較多，原快捷鍵M操作起來并不便捷，建議改成左手邊的V鍵或者左手邊的其它鍵。
旋轉 RO 有些情況下，我們需要復制并旋轉一個物體，可以執行旋轉命令，再在命令欄中根據提示選擇復制C就可以了。由 于旋轉命令用得比較多，原快捷鍵RO操作起來并不便捷，建議改成單獨的R鍵或者左手邊的其它鍵。
比例 SC 在縮放比例時可以在命令欄使用除法功能，CAD不支持加、減、乘法運算。比如把一個80.25寬的圖元，縮到 50寬，可以在命令欄輸入SC，再輸入50/80.25，現在測量寬度，就是50寬了。如果是要放大100，就是100/80.25， 這樣可以把任意寬縮放到想要的寬度。
拉伸 S 靈活使用拉伸命令可以給大大提高作圖效率。除塊、組和外部參照之外的任何圖形對象，覺得長了，短了都可以在 圖形對象的前、后、左、右和局部進行拉伸，還可以把這個命令理解成移動局部位置。
修剪 TR 執行修剪命令時，可以用拾取框框選需要刪除的部分，一次性可以刪除對象。TR+空格+空格可以快速剪切對象。
延伸 EX 如果延伸到的參照邊沒有那么長，可以在命令欄設置到延伸到邊，一次設置以后仍有效。
合并 J 用于合并在一條直線方向上的兩條相臨線條。是打斷的命令的反用法。
倒直角 CHA 可以倒出處兩邊不一樣長的直角。
倒圓角 F 用倒角進行修剪線段有些情況下比剪切命令還要來得快些，把倒角的值設為零即可，倒圓角和倒直角都可以用，建 議用圓倒角，因為在實際應用當中，倒圓角用得多些。
分解 X 分解塊時，如果是塊中包含了另外的塊，需要多次執行此命令。
填充修改 HE 單擊填充區域-輸入HE命令-確認， 可以進入填充編輯器修改填充。
編輯塊定義 BE 執行這個命令，會彈出一個對話框，可以選擇其中的一個塊進行編輯。但一般情況下，我們對需要編輯的塊進行編 輯，雙擊它即可。
打斷 — 執行此命令可以打斷線
打斷于點 BR 執行此命令可以打斷線，但打斷之后兩個點是分開的。
三、標注工具
線性標注 DLI 使用基線標注和連續標注之間需要先標注一條線性標注。
對齊標注 DAL 對齊標注可以標注水平和垂直線，也可以標注斜線，所以用快捷方式建議用這個標注，但的卻缺點是拖動一端標注 點，會旋轉。
半徑標注 DRA 標注圓或圓弧的半徑。
直徑標注 DDI 標注圓或圓弧的直徑。
角度標注 DAN 標注兩線之間的夾角。
快速標注 QDIM 選擇標注點可以一次性生成這些點之間的標注尺寸，很快捷，使用率很高。
連續標注 DCO 使用連續標注時，需要先創建一個線性標注。
快速引線 LE qleaper （LE）直線引線，leader （可創建曲線引線）。
標注樣式 D 標注樣式的使用頻率最高的可能是阿拉伯?dāng)?shù)字大小的設置了，一般建立100，50，30等樣式代表相應的比例文字。
基線標注 DBA 使用基線標注時，需要先創建一個線性標注。
弧長標注 DAR 標注弧形的長度。
坐標標注 DIMORD 標注點的坐標。
折彎標注 JOG 有些圓弧只有一小段而且狐度大，標半徑的尺寸線如果全顯示出來，就很難看，這時就應該用折彎標注。
形位公差 TOL 一般很少用它，不過有些公司用它來作材料標識符，我認為這是個很好的辦法，比塊的方法來得更靈活簡便。
圓心標記 DCE 用來標記圓心點，顯示為一個十字形，可以通過標注樣式來更改十字形圓心標記的大小。
編輯標注 DED 用于更改標注文字或旋轉標注文字及尺寸界線。
編輯標注文字 dimtedit 主要用于更改標注文字的對齊位置。
標注更新 apply 利用標注更新來快速更新標注，和格式刷類似，但只能刷新標注。
四、其他工具
強制對齊 AL 主要的用途是可以把一個任意角度的圖形對齊到想要的位置。是旋轉命令的很好補充，不需要輸入角度就可以完成 準確對齊。
創建閉合邊界 BO 用這個工具可以很快很精準的創建閉合的邊界，創建邊界的主要作用是計算面積、周長和填充圖案。
選項 OP 幾乎每個大型軟件都有個類似的功能，就相當于windows之于控制面板。
清理 PU 清理以前使用過的并且目前沒有關聯使用的圖塊、標注樣式、文字樣子、圖層等。一般在繪圖過一階段性之后執行 它可以減少文件體積。
圖層 LA 快速打開圖層管理器。
測量距離 DI 測量兩點之間的距離和這兩點連線與水平線形成的夾角。起簡要查詢作用，繪圖時比較常用到它來查看線的簡要信 息。
測量清單 LI或LS 每畫一個獨立的幾何對象，CAD都賦予了其的信息，用它可以來查看相關信息，一般我們用的多的是查看閉合圖形 的面積和周長。
重生成模型 RE CAD作圖時軟件系統會自動降低顯示線段以提高運行速度，比如有些圓看起來象多邊形就是這個原因，執行這個命 令可以顯示完整。
定數等分 DIV 這是一個很好用的命令，畫圖時常需要把一條線分成幾份在畫細部，用這個可以節約計算時間了。
圖形修復管理器 DRM 在操作時由于停電或者軟件等因素導致軟件關閉，可以利用該工具打開上一次自動保存的文件，自動保存的時間在 選項里可以設置。
線型比例 LTS 有些虛線看起來象實線，就是因為線型比例沒有設好，在模型空間里設置好的虛線轉入布局空間也要重新設置比例 。
對象捕捉開關 F3 有些虛線看起來象實線，就是因為線型比例沒有設好，在模型空間里設置好的虛線轉入布局空間也要重新設置比例 。
正交開關 F8 打開和關閉正交
改變顯示次序 DR 當兩圖形重合時，前者會覆蓋后者的顏色，如果用顏色來印，會打印不出來，可以通過這個命令來顯示你想看到的 那個圖形。它用點和Photoshop的圖層一樣。
帶基點復制 Ctrl+Shift +C 用帶基點復制，可以方便在粘貼時捕捉準確位置，這個命令節省了復制后再移動位置的步驟。
粘貼為塊 Ctrl+Shift +V 可以把復制過來的非塊文件粘貼成為塊，同時這也是創建塊的另一個方法，簡便實用。
文件切換 Ctrl+Tab 如果用CAD同時打開兩個以上文件，這個命令可以在兩個文件之間從前至后切換。加按Shift 可以反向切換。
顯示隱藏命令欄 Ctrl+9 用于隨時顯示和隱藏命令欄。
特性 Ctrl+1 （CH或者PR也可打開）按第一次ctrl+1是打開，第二次是關閉。特性工具不但提供圖形的所有信息，還可以批量操 作，很便捷。
全屏 Ctrl+0 （CH或者PR也可打開）按第一次ctrl+1是打開，第二次是關閉。特性工具不但提供圖形的所有信息，還可以批量操 作，很便捷。
創建布局視口 MV 在布局空間建立新的視口，默認建立的矩形視口，當然也可以根據命令欄的提示創建多邊形視口，也可以把已有的 不規則閉合圖形創建成視口。
定義塊屬性 ATT 用于DIY圖塊，定義好屬性的塊可以一勞永逸，用起來也很方便，所以掌握它很有必要。
轉入圖紙 PS 在布局空間里進入模型操作時，有時需要轉入到圖紙層面上來，可以用雙擊，也可以用這個命令。
轉入模型 MS 在布局空間里的圖紙層面上操作時，有是需要轉入到模型里操作，可以用雙擊，也可以用這個命令
縮放 Z 隨著CAD對鼠標縮放功能的加強，Z命令已經失去了往日的風采，不過用Z命令實時縮放還是有很多人在用。
編輯多段線 PE 如果現有的線不是多段線，執行這個命令會提示你是否先合并成多段線。因此這個命令也用于合并直線成多段線。
查詢面積周長 AA 主要用于查詢非多段線的閉合圖形，如果是多段線屬性的閉合圖形（如矩形等），直接用LS命令就可以快速查詢出 來面積和周長了。
撤銷前一刪除 OOPS 撤銷前一步的刪除。注意只是撤銷一步，這個命令在創建邊界前用很管用，因為有些圖形很雜可以暫時刪去，免得 計算多余的邊界。刪去之后再進行填充，填充完之后再用這個OOPS命令撤銷剛才刪除的圖形。
計算器 QC （Ctrl+8）啟動CAD里內置的計算器程序，用以計算各種類型的數據。
對象捕捉設置 DS 對象捕捉是CAD的特長，少了它CAD就殘疾了，2006版的CAD新增添了動態輸入的功能，也就是有些命令欄下的 命令和數據跑到光標旁邊了，不過有些人認為礙眼，在這里可以設置關閉。
顏色 COL 快速打開顏色管理器。
線型 LT 快速打開線型管理器。
線寬 LW 快速打開線型管理器。由于目前幾乎都設置顏色打印，線寬的設置就用不著了。
繪圖單位 UN 設置繪圖的單位。新建文檔時選擇公制會默認單位為毫米。
捕捉設置 SN 我們看到的十字光標是與XY軸同向的，也就是水平和垂直的，當我們在畫有很多斜線的圖形時，可以用捕捉模式 命令設置光標成想要的角度，這樣在執行偏移等命令時很方便，不用每次都輸入斜線的角度，直接輸入寬度就夠了 。
文字樣式 ST 設置繪圖的文字單位，在繪圖時，常需要兩三種大小類別的字體，最好先設好文字樣式。隨時切換樣式，免得重復 設置。
創建組 G 創建一個給定名稱的組，組可以包含塊和單個圖元。組和塊有所區別，組不用炸開可以直接進行編輯，同時也支持 復制等命令。
鳥瞰視圖 AV 彈出鳥瞰視圖界面進行鳥瞰視圖
